混合室(shi)噴孔對SNCR 內混噴槍霧化特性的影響

選擇(ze)性(xing)非(fei)催(cui)化(hua)(hua)還(huan)(huan)原法（SNCR，Selective Non-Cata-lytic Reduction）是指在(zai)不采(cai)用催(cui)化(hua)(hua)劑(ji)(ji)的(de)(de)情況下， 向(xiang)爐膛（或(huo)循環流化(hua)(hua)床(chuang)分(fen)離器）內噴(pen)入氨或(huo)尿素等氨基還(huan)(huan)原劑(ji)(ji)，還(huan)(huan)原劑(ji)(ji)在(zai)爐中(zhong)迅速分(fen)解，與煙(yan)氣中(zhong)的(de)(de)NOx反應(ying)生(sheng)產N2和(he)H2O 的(de)(de)技(ji)術(shu)。 SNCR 噴(pen)槍(qiang)是SNCR脫(tuo)硝技(ji)術(shu)的(de)(de)核心(xin)設備之(zhi)一，噴(pen)槍(qiang)的(de)(de)好壞直接(jie)關系到 NOx脫(tuo)除效(xiao)率的(de)(de)高低，噴(pen)槍(qiang)設計(ji)關鍵是保證還(huan)(huan)原劑(ji)(ji)與煙(yan)氣混合的(de)(de)均勻、充分(fen)。

• 噴槍結構(gou)

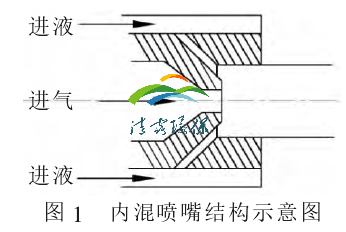

SNCR 噴(pen)槍采用內(nei)混(hun)噴(pen)嘴結構(gou)，如圖 1 所示。

氣體經進氣孔(kong)加速后(hou)噴(pen)入混合(he)室(shi)， 與(yu)來(lai)自液孔(kong)的低(di)速液體發生碰撞， 通過較高相對速度(du)產生的摩(mo)擦力使(shi)液體初次霧化后(hou)， 氣液混合(he)物經過混合(he)室(shi)噴(pen)孔(kong)發生二次霧化。 保(bao)持混合(he)室(shi)噴(pen)孔(kong)流通截面積不變，設(she)計了三(san)種噴(pen)孔(kong)， 分別是(shi)扇形噴(pen)孔(kong)、 中(zhong)心大圓(yuan)孔(kong)、8小圓(yuan)孔(kong)。

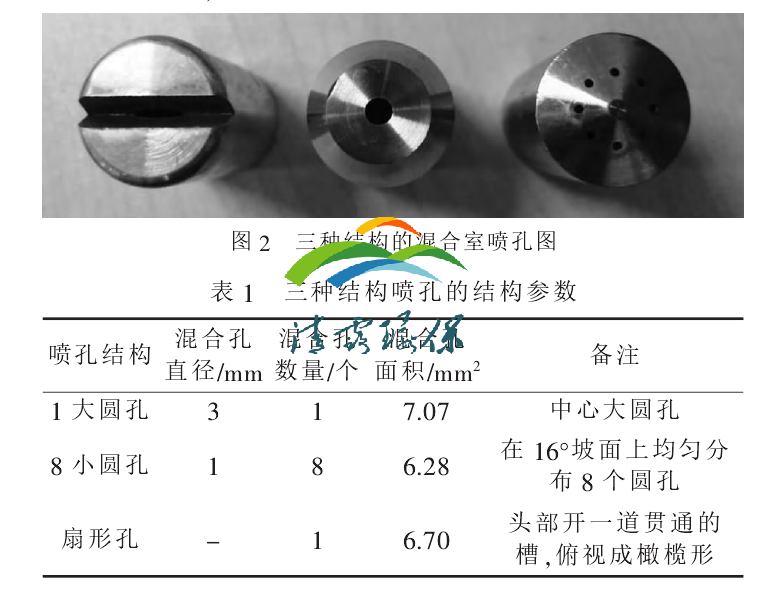

混合室噴孔(kong)外觀如圖2 所示，噴孔(kong)結(jie)構(gou)參數見表 1， 實驗研(yan)究這三種混合室噴孔(kong)結(jie)構(gou)對流量特性和霧化特性的影響。 混合室噴孔(kong)與混合室之間采用螺紋連接，方便拆卸。

• 流量特性(xing)

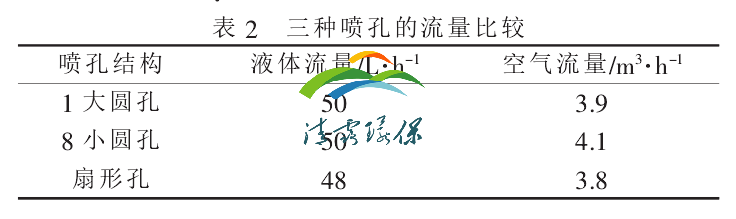

噴槍依次(ci)安裝三(san)種結構的混(hun)合室噴孔， 在實(shi)(shi)驗(yan)工(gong)況(kuang)（空氣壓(ya)力 0.28 MPa，液(ye)體(ti)壓(ya)力 0.28 MPa）下，分別測量(liang)噴槍的液(ye)體(ti)流(liu)量(liang)和空氣流(liu)量(liang)， 得到實(shi)(shi)驗(yan)數據如表 2 所示：

• 霧化比較

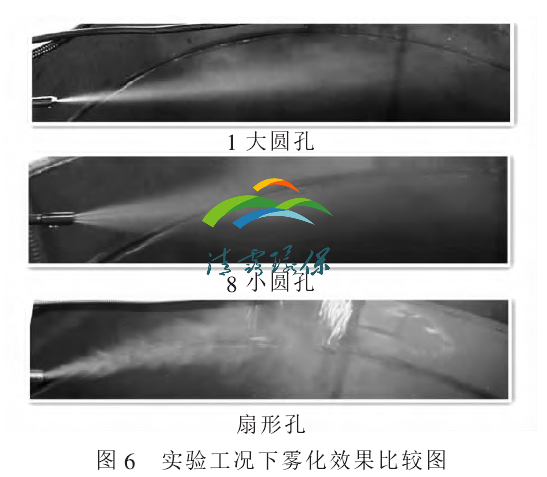

通過霧(wu)化實驗(yan)圖 6 可見， 混合室噴(pen)孔為扇(shan)形(xing)噴(pen)孔的噴(pen)槍噴(pen)出的液(ye)體霧(wu)化較好(hao)， 霧(wu)化角在65°左右，并且液(ye)滴顆(ke)粒(li)有粗有細， 中間分布(bu)較多(duo)的液(ye)體大(da)顆(ke)粒(li)，兩側顆(ke)粒(li)較小，顆(ke)粒(li)分布(bu)更符(fu)合 SNCR 系統對噴(pen)槍的霧(wu)化要求。

• 噴射射程

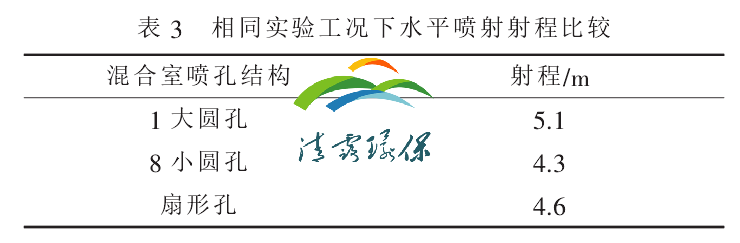

SNCR 噴 槍(qiang)除了對霧化效(xiao)果有要(yao)求(qiu)外(wai) ， 還要(yao)求(qiu)噴霧有一定的(de)(de)剛度，以便根據工程具體(ti)情況，設計不(bu)同(tong)射(she)程需求(qiu)的(de)(de)SNCR 噴槍(qiang)。 本次實驗針對實驗工況空氣壓(ya)力0.28 MPa，液體(ti)壓(ya)力 0.28 MPa 下噴槍(qiang)的(de)(de)水平噴射(she)射(she)程進行(xing)了測量，如表 3 所(suo)示

通過(guo)以上結論可知，對于(yu)大煙道，對 SNCR 噴(pen)槍(qiang)射程有要(yao)求，混合(he)室(shi)噴(pen)孔采(cai)用 1 大圓孔較好；對于(yu)小煙道，對還原(yuan)劑(ji)液滴顆(ke)粒大小有要(yao)求，混合(he)室(shi)噴(pen)孔采(cai)用扇形噴(pen)孔較好。
